انتخاب صحیح کنتاکتور، ضامن عملکرد بهینه و افزایش طول عمر سیستم های الکتریکی شماست. در این مقاله به بررسی جامع تفاوت ها، کاربردها و فاکتورهای قیمت در کنتاکتورهای تک فاز و سه فاز می پردازیم.
تفاوت اصلی کنتاکتور تک فاز و سه فاز در تعداد فازهای قابل کنترل، میزان توان، اندازه و پیچیدگی مدار است. کنتاکتورهای تک فاز برای بارهای سبک تر و مدارهای خانگی و تجاری کوچک مناسب اند، در حالی که کنتاکتورهای سه فاز برای موتورهای صنعتی و بارهای سنگین تر در سیستم های سه فاز طراحی شده اند.
در دنیای صنعت و حتی ساختمان های مسکونی، مدیریت و کنترل جریان های الکتریکی بالا از اهمیت حیاتی برخوردار است. یکی از ابزارهای اصلی برای این منظور، کنتاکتورها هستند. اما با وجود تنوع در این تجهیزات، انتخاب کنتاکتور مناسب برای هر پروژه می تواند چالش برانگیز باشد. این چالش به خصوص زمانی پررنگ تر می شود که پای تفاوت کنتاکتور تک فاز و سه فاز به میان می آید. شناخت دقیق این تفاوت ها نه تنها به بهینه سازی عملکرد سیستم های الکتریکی کمک می کند، بلکه از تحمیل هزینه های اضافی و خطرات احتمالی نیز جلوگیری می کند. در این مقاله به صورت تخصصی و جامع به بررسی این دو نوع کنتاکتور، کاربردهای آنها، نحوه عملکردشان و فاکتورهای موثر بر قیمت آنها خواهیم پرداخت تا شما بتوانید با اطمینان خاطر، بهترین انتخاب را برای نیازهای خود داشته باشید.
🔍 کنتاکتور چیست و چگونه کار می کند؟
کنتاکتور یک کلید کنترل شونده الکتریکی است که برای قطع و وصل کردن مدارات قدرت (مداراتی با جریان و ولتاژ بالا) از راه دور استفاده می شود. برخلاف رله ها که معمولا در مدارهای فرمان با جریان پایین به کار می روند، کنتاکتورها برای کاربردهای سنگین تر طراحی شده اند. اصل کار کنتاکتور بر اساس خاصیت الکترومغناطیسی است. زمانی که جریان الکتریکی از سیم پیچ (بوبین) کنتاکتور عبور می کند، یک میدان مغناطیسی ایجاد می شود. این میدان باعث جذب هسته متحرک شده و کنتاکت های قدرت را به هم متصل می کند یا از هم جدا می سازد. با قطع جریان بوبین، میدان مغناطیسی از بین رفته و کنتاکت ها به حالت اولیه خود باز می گردند. این قابلیت قطع و وصل سریع و مکرر، کنتاکتور را به ابزاری حیاتی در سیستم های اتوماسیون صنعتی و کنترل موتورها تبدیل کرده است. در واقع، کنتاکتور نقش یک واسط بین مدار فرمان (که با جریان کم کار می کند) و مدار قدرت (که جریان های بالا را تحمل می کند) را ایفا می کند و امکان کنترل ایمن و کارآمد تجهیزات پرقدرت را فراهم می آورد.
• کنتاکتور یک کلید الکترومغناطیسی برای کنترل بارهای سنگین است. • اصل کار آن بر پایه میدان مغناطیسی بوبین است. • امکان قطع و وصل مکرر و کنترل از راه دور را فراهم می کند.
📘 کنتاکتور تک فاز (کنتاکتور بی صدا): ویژگی ها و کاربردها
کنتاکتور تک فاز، همانطور که از نامش پیداست، برای کنترل بارهای الکتریکی که با یک فاز و نول تغذیه می شوند، طراحی شده است. این نوع تجهیزات که با عنوان کنتاکتور تک فاز نیز شناخته می شوند، اغلب به دلیل عملکرد آرام و بی صدایشان به «کنتاکتور بی صدا» نیز معروف هستند. در ساختار داخلی آنها، معمولاً از یک بوبین و یک یا دو کنتاکت قدرت استفاده می شود که با برق دار شدن بوبین، کنتاکت ها تغییر وضعیت می دهند. به دلیل عدم وجود قطعات مکانیکی پیچیده و جرقه زن در هنگام سوئیچینگ (در برخی مدل ها)، طول عمر بالاتری داشته و نیاز به نگهداری کمتری دارند. این ویژگی ها آنها را برای محیط های مسکونی، اداری و تجاری کوچک که حساسیت به صدا و فضای اشغالی بالاست، ایده آل می سازد. از مهم ترین کاربردهای این تجهیزات می توان به کنترل روشنایی های پرقدرت، پمپ های آب کوچک، سیستم های گرمایش و سرمایش خانگی، و برخی موتورهای تک فاز با توان پایین اشاره کرد. این کنتاکتورها همچنین می توانند به عنوان جایگزینی برای کنتاکتورهای سه فاز در کاربردهای تک فاز (با رعایت اصول سیم کشی خاص) استفاده شوند، که این انعطاف پذیری به محبوبیت آنها افزوده است. قابلیت کنترل از راه دور و ادغام در سیستم های اتوماسیون خانگی نیز از دیگر مزایای آنهاست.
کنتاکتورهای تک فاز در برخی مدل های جدید به دلیل استفاده از تکنولوژی های الکترونیکی به جای مکانیکی، کاملا بی صدا هستند و برای محیط های حساس به نویز مناسب اند.

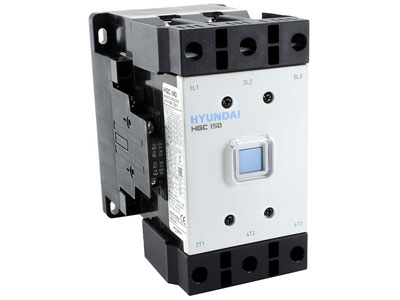

🏷️ کنتاکتور سه فاز: ساختار و نقش آن در صنایع
کنتاکتور سه فاز، ستون فقرات سیستم های قدرت در محیط های صنعتی و تجاری بزرگ است. این کنتاکتورها برای مدیریت و کنترل بارهای سه فاز، به ویژه موتورهای الکتریکی سه فاز که بخش عمده ماشین آلات صنعتی را تشکیل می دهند، طراحی شده اند. ساختار کنتاکتور سه فاز پیچیده تر از نوع تک فاز است؛ این کنتاکتور دارای سه کنتاکت اصلی (معمولا با نام های L1, L2, L3 برای ورودی و T1, T2, T3 برای خروجی) است که هر یک وظیفه کنترل یک فاز را بر عهده دارند. علاوه بر کنتاکت های اصلی قدرت، کنتاکتورهای سه فاز اغلب شامل کنتاکت های کمکی (Auxiliary Contacts) نیز می شوند که برای مدارهای فرمان، اینترلاک ها و سیگنال دهی استفاده می شوند. این کنتاکتورها قابلیت تحمل جریان های بسیار بالا (از چند آمپر تا صدها و حتی هزاران آمپر) و ولتاژهای بالا را دارند. نقش کنتاکتور سه فاز در صنایع شامل راه اندازی و متوقف کردن موتورهای بزرگ، کنترل هیترها، بانک های خازنی، و سایر تجهیزات پرقدرت است. سرعت قطع و وصل بالا، امکان کنترل از راه دور و قابلیت ادغام در سیستم های کنترل اتوماتیک (PLC و DCS) از ویژگی های بارز آنهاست که کارایی و ایمنی را در محیط های صنعتی به شدت افزایش می دهد.
انتخاب کنتاکتور سه فاز با کنتاکت های کمکی کافی، انعطاف پذیری بالایی در طراحی مدارهای فرمان و حفاظتی فراهم می کند.
⚖️ مقایسه تخصصی: ۸ تفاوت کلیدی کنتاکتور تک فاز و سه فاز
برای درک عمیق تر و انتخاب صحیح، لازم است تفاوت های اساسی کنتاکتورهای تک فاز و سه فاز را به دقت بررسی کنیم. این تفاوت ها نه تنها در ساختار و عملکرد، بلکه در کاربردها و ملاحظات اقتصادی نیز خود را نشان می دهند.
|
✅ مزایای تک فاز
قیمت مناسب تر، ابعاد کوچکتر، عملکرد بی صدا (در برخی مدل ها)، مناسب برای بارهای سبک و خانگی، نصب ساده تر. |
⚠️ محدودیت های تک فاز
توان قابل کنترل پایین تر، عدم مناسبت برای موتورهای صنعتی، پیچیدگی در استفاده برای بارهای سه فاز. |
|
⚡
۱. منبع تغذیه و ولتاژ تک فاز: 220-240 ولت، یک فاز و نول. سه فاز: 380-415 ولت، سه فاز. |
⚙️
۲. قابلیت راه اندازی موتور تک فاز: موتورهای کوچک. سه فاز: موتورهای صنعتی بزرگ. |
📏
۳. اندازه و جریان اسمی تک فاز: کوچکتر، جریان کمتر. سه فاز: بزرگتر، جریان بالاتر. |
|
🔌
۴. پیکربندی سیم کشی تک فاز: ساده تر (سه ترمینال). سه فاز: پیچیده تر (ترمینال های اضافی). |
💰
۵. هزینه ها و توجیه اقتصادی تک فاز: ارزان تر. سه فاز: گران تر (به دلیل پیچیدگی و توان بالاتر). |
🛠️
۶. مدار کنترل تک فاز: ساده تر. سه فاز: شامل ترانسفورماتور و حفاظت بیشتر. |
|
🔊
۷. تولید صدا تک فاز: معمولا بی صدا یا کم صدا. سه فاز: در مدل های مکانیکی ممکن است صدا داشته باشد. |
⚡
۸. ظرفیت توان تک فاز: پایین تر. سه فاز: بسیار بالاتر، برای بارهای سنگین. |
🏠
۹. کاربردها تک فاز: خانگی، اداری. سه فاز: صنعتی، کارخانجات. |
🛠️ راهنمای عملی نصب: نکات ایمنی و اشتباهات رایج
نصب صحیح کنتاکتور، چه تک فاز و چه سه فاز، برای عملکرد ایمن و مطمئن سیستم حیاتی است. عدم رعایت استانداردهای نصب می تواند منجر به آسیب به تجهیزات، خطرات جانی و حتی آتش سوزی شود. در ادامه به نکات کلیدی و اشتباهات رایج در نصب کنتاکتورها می پردازیم:
|
1️⃣
قطع کامل برققبل از هر کاری. |
2️⃣
انتخاب صحیح فیوزمتناسب با جریان. |
3️⃣
مدار فرمان جداگانهحفاظت بیشتر. |
4️⃣
اتصالات محکمجلوگیری از جرقه. |
هرگز بدون قطع کامل برق و اطمینان از عدم وجود جریان، اقدام به نصب یا تعمیر کنتاکتور نکنید. این کار می تواند منجر به برق گرفتگی شدید و مرگ شود. در صورت عدم تخصص کافی، از یک برقکار ماهر کمک بگیرید.
برای نصب کنتاکتور تک فاز، معمولا از یک فیوز در ابتدای مدار، یک کلید فرمان برای کنترل بوبین و سپس کنتاکتور استفاده می شود. سیم فاز از فیوز به کلید فرمان و از آنجا به بوبین کنتاکتور متصل می شود. سیم نول نیز به صورت مستقیم به بوبین و سپس به مصرف کننده می رود. در کنتاکتور سه فاز، مراحل مشابه است با این تفاوت که سه سیم فاز ورودی به ترمینال های L1، L2، L3 و سه سیم خروجی به ترمینال های T1، T2، T3 متصل می شوند. مدار فرمان نیز به صورت جداگانه بوبین را کنترل می کند. اشتباه رایج در نصب کنتاکتور سه فاز، عدم رعایت توالی فازها است که می تواند به موتورهای سه فاز آسیب برساند. همچنین، اطمینان از محکم بودن تمامی اتصالات برای جلوگیری از گرم شدن بیش از حد و ایجاد جرقه ضروری است.
🛒 چگونه بهترین کنتاکتور را انتخاب کنیم؟ فاکتورهای خرید
انتخاب کنتاکتور مناسب، فراتر از تشخیص تک فاز یا سه فاز بودن آن است. عوامل متعددی باید در نظر گرفته شوند تا از عملکرد صحیح، ایمنی و طول عمر بالای سیستم اطمینان حاصل شود. برای مثال، هنگام خرید کنتاکتور سه فازباید نوع بار، جریان نامی، ولتاژ بوبین و تعداد کنتاکت های کمکی را متناسب با شرایط مدار بررسی کرد. انتخاب ظرفیت نامناسب می تواند باعث عملکرد نادرست کنتاکتور، افزایش استهلاک کنتاکت ها و کاهش طول عمر تجهیزات شود. در ادامه به مهم ترین فاکتورهای خرید می پردازیم:
- نوع بار:آیا بار شما موتوری است، مقاومتی (هیتر) یا خازنی (بانک خازنی)؟
- جریان نامی (Rated Current):کنتاکتور باید توانایی تحمل حداکثر جریان بار را داشته باشد. همیشه یک حاشیه ایمنی در نظر بگیرید.
- ولتاژ بوبین (Coil Voltage):ولتاژ بوبین کنتاکتور باید با ولتاژ مدار فرمان شما مطابقت داشته باشد (مثلا 24VDC, 220VAC).
- تعداد کنتاکت های کمکی:برای مدارهای فرمان پیچیده تر، به کنتاکت های NO (نرمال باز) و NC (نرمال بسته) بیشتری نیاز خواهید داشت.
- فرکانس قطع و وصل (Switching Frequency):اگر کنتاکتور قرار است به دفعات زیاد قطع و وصل شود، باید مدلی با عمر مکانیکی و الکتریکی بالا انتخاب کنید.
- محیط کار:شرایط محیطی مانند دما، رطوبت، وجود گرد و غبار یا مواد خورنده را در نظر بگیرید و کنتاکتور با درجه حفاظت مناسب (IP Rating) انتخاب کنید.
- استانداردها و تاییدیه ها:اطمینان حاصل کنید که کنتاکتور دارای استانداردهای بین المللی و ملی لازم است.
- برند و گارانتی:انتخاب برندهای معتبر و دارای گارانتی، خیال شما را از بابت کیفیت و خدمات پس از فروش راحت می کند.
💰 بررسی قیمت و بازار: عوامل موثر بر قیمت کنتاکتور
قیمت کنتاکتورها می تواند طیف وسیعی داشته باشد که تحت تاثیر عوامل مختلفی قرار می گیرد. درک این عوامل به شما کمک می کند تا علاوه بر انتخاب فنی صحیح، از نظر اقتصادی نیز بهترین تصمیم را بگیرید.
مهم ترین عوامل موثر بر قیمت عبارتند از: جریان نامی کنتاکتور(هرچه جریان بیشتر باشد، قیمت بالاتر است)، ولتاژ بوبین(تفاوت چندانی در قیمت ایجاد نمی کند مگر در ولتاژهای خاص)، تعداد کنتاکت های کمکی(افزایش تعداد کنتاکت ها، قیمت را بالا می برد)، برند سازنده(برندهای معتبر و شناخته شده معمولا قیمت بالاتری دارند اما کیفیت و طول عمر بیشتری را تضمین می کنند)، نوع کاربرد(کنتاکتورهای خاص برای کاربردهای خاص مانند خازنی یا موتورهای با راه اندازی سنگین ممکن است گران تر باشند) و تکنولوژی ساخت (کنتاکتورهای الکترونیکی یا Solid State معمولا گران تر از مدل های الکترومکانیکی هستند اما مزایایی مانند بی صدا بودن و طول عمر بالاتر را ارائه می دهند). در بازار ایران، برندهای مختلفی از کنتاکتورهای تک فاز و سه فاز موجود هستند که از جمله آنها می توان به محصولات ایرانی و خارجی اشاره کرد. همواره توصیه می شود قبل از خرید، نیازهای پروژه خود را به دقت بررسی کرده و با مشاوران فنی متخصص مشورت نمایید تا بهترین کنتاکتور را با مناسب ترین قیمت تهیه کنید.
«تجربه نشان داده که سرمایه گذاری اولیه بیشتر در انتخاب کنتاکتور با کیفیت، در بلندمدت منجر به کاهش هزینه های نگهداری و افزایش بهره وری می شود.»
— مهندس احمدی، کارشناس اتوماسیون صنعتی
📌 جمع بندی
در این مقاله به صورت جامع به تفاوت های بنیادین کنتاکتورهای تک فاز و سه فاز پرداختیم. دریافتیم که هر کدام از این تجهیزات برای کاربردهای خاصی طراحی شده اند؛ کنتاکتور تک فاز برای بارهای سبک تر و محیط های خانگی و اداری، در حالی که کنتاکتور سه فاز برای مدیریت بارهای سنگین صنعتی و موتورهای پرقدرت ضروری است. انتخاب صحیح بر اساس فاکتورهایی چون نوع بار، جریان نامی، ولتاژ بوبین و محیط کار، نه تنها به بهینه سازی عملکرد کمک می کند بلکه از هزینه های اضافی و خطرات احتمالی جلوگیری می نماید. با درک دقیق این تفاوت ها، می توانید با اطمینان خاطر بیشتری پروژه های خود را پیش ببرید و از ایمنی و کارایی سیستم های الکتریکی خود اطمینان حاصل کنید. همواره توصیه می شود برای انتخاب و نصب، با متخصصین این حوزه مشورت کنید.
کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه بهترین راه حل ها هستند.
